技術背景

        瀝青路面在使用過程中，在汽車輪載與環境的共同作用下，瀝青混合料中的瀝青逐漸老化，黏附性下降，道路表面很容易出現松散、坑槽等現象;另一方面，如果路面施工質量控制不好，壓實度不足，會使路面過早出現損害，這些病害如果不及時進行處理，會使道路的路用性能迅速下降，大大縮短了道路的使用壽命。

        因此，瀝青混凝土路面出現病害的初期，應及時采取預防性養護措施。常用的預防性養護措施包括超薄磨耗層、微表處、霧封層等。其中，超薄磨耗層實際應用效果優秀，但是存在施工質量控制難度大、工程造價高等問題，適用于表觀損壞比較嚴重的情況:微表處工程造價略低，但是易出現剝落，存在噪音過大的弊端；霧封層又稱零厚度封層，即在瀝青路面上均勻地噴灑一層高滲透性的瀝青道面養護劑，一方面可以封閉瀝青內部的細微裂紋，另一方面可以提高瀝青混凝土中瀝青的活性，增加混凝土集料間的黏結力，達到延長瀝青道面使用壽命的目的，最適合在瀝青道面出現老化現象早期實施，具有工程造價低、應用效果好等優勢。

產品簡介

       路菲特硅瀝青是我公司與同濟大學道路與交通工程學院教育部重點實驗室歷時三年共同研究開發的新型瀝青道面預防性養護材料，屬于一種硅改性瀝青基再生強化劑。

        硅瀝青主要由四種成份組成，即兩種主要成份和兩種重要的添加組分，一種主要成份是經過特殊工藝處理的硬質瀝青基材料，另一種主要成份是具有復合活性成分有機硅聚合物，一種添加組分是提煉的芳香族化合物，另一種添加組分是具有自主知識產權的特殊的表面活性劑。

作用機理

        （1）路菲特硅瀝青中的硬質瀝青成份自身具有良好的耐老化性能，與混合料中的瀝青相容性好，且本身具有良好的黏性和韌性，在瀝青混合料中能夠有效地封閉細微裂縫。

        （2）路菲特硅瀝青中的活性有機硅聚合物成份具有很高的黏性和很強的憎水性，同時分子組團小，能夠直接浸潤到瀝青材料內部。有機硅一方面提高了瀝青道路成分之間的黏合力，可以有效降低瀝青混合料的分離以及因濕氣存在而引起的松散現象，顯著地提高了瀝青路面的穩定性和抗扭曲變形的性能。因此，使用路菲特硅瀝青可以有效延長瀝青道路的使用壽命，大大減少了道路的后期養護費用。

        （3）路菲特硅瀝青中添加的芳香族化合物可以補充原有瀝青中已經氧化的芳香族成分以有效提高瀝青的活性。

        （4）路菲特硅瀝青中添加的表面活性劑大幅度降低了養護劑的表面張力，使材料具有較好的滲透性以及與原瀝青的相溶性，使得養護劑可以進入裹附集料的瀝青油膜內部，進而充分發揮其高黏、憎水、還原等作用，從根本上提高了混合料中集料間的黏附性。

適用范圍

        路面和高速公路、橋梁、隧道、停機坪和停車場、飛機跑道

產品優勢

（1）提高路面穩定性

        增強了瀝青混凝土的穩定性及抗變形扭曲性能。減少由重復凍融循環引起的損壞，降低了在潮濕環境中因車輪運動引起的毛孔或空隙的爆裂損壞。

（2）極佳的密封性能

        硅瀝青中加入特殊耐磨材料、還原材料，及其良好的滲透性、防水損性，使原有路面達到超強的密封性能。此外，硅瀝青可以永久封閉瀝青路面的空穴、毛細孔及≤3mm的裂縫，從而賦予瀝青道路的內體防水和阻濕機理（迎水面和背水面）。

（3）出色的黏結性

        使用硅瀝青一方面可以增加瀝青混合料中集料的黏附性，另一方面可以有效的填充集料間的細微裂縫和部分空隙，達到閉水效果。

（4）優異的使用性能

        硅瀝青與瀝青混合料具有良好的浸潤性，在道路表面不結膜，可以迅速進入混合料內部，一般情況下滲透深度可以達到4cm以上。

（5）抗腐蝕性

        使用硅瀝青的路面可以抵抗汽油、水及其他化學品的侵蝕，對于機場跑道等易于被燃油破壞的道路保護效果更加顯著。

（6）良好的外觀

        使用硅瀝青能夠回復原有路面整潔的亞光黑色的外觀，為駕駛員創造良好的視覺感受，提高行車的安全性。

（7）施工簡便

        施工機具簡單，并且常溫即可施工，甚至在0℃時也可施工，寒冷和炎熱氣候都可以使用。

（8）快速固化

        常溫（5℃以上），施工后2-3小時即可開放交通。

（9）低碳環保

        施工中無需加熱，不產生廢氣

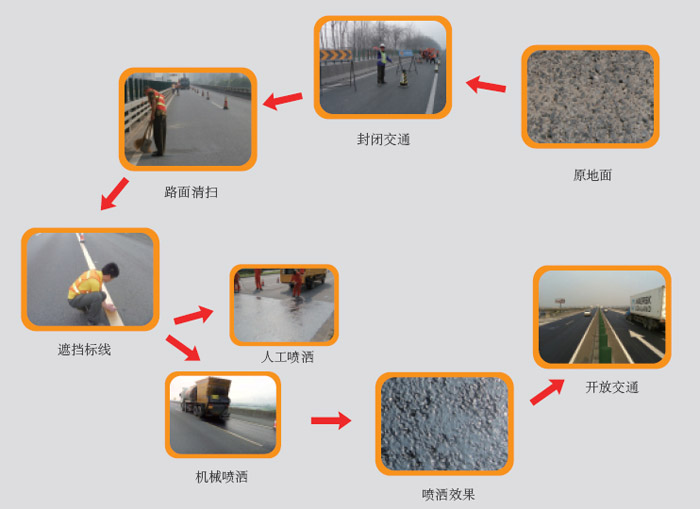

施工指南

（1）小面積施工建議使用高壓無氣噴涂機

        設備調試好后，將養護劑均勻噴灑在地面上，確保壓力可以使之形成霧化狀，建議噴嘴距離地面高度不大于35cm。詳細噴涂方法請參考設備使用說明。

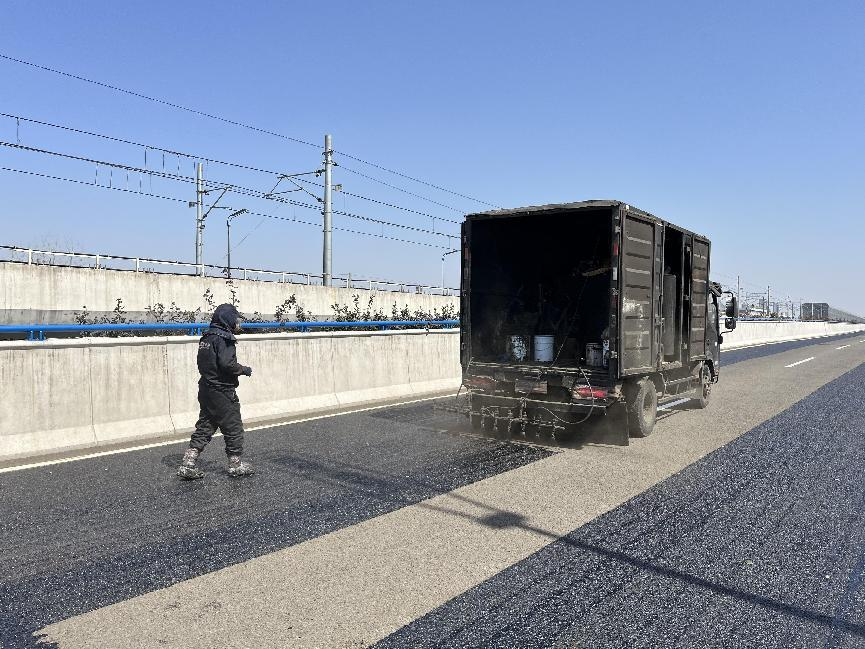

（2）大面積施工建議使用瀝青灑布車，推薦車速為8-15km/h。

         須預先調試好噴灑量、壓力及噴灑高度，待硅瀝青攪拌均勻裝入噴灑車即可噴灑。（注意路面情況適時調整噴灑量）

        灑布車車廂在灑布前需進行沖洗處理，確保硅瀝青無污染及噴灑流暢。噴灑接縫處建議位于車道交接或交通標志線處，施工車應很好的控制行走方向與噴灑寬度，以減少施工接縫處的重疊量，避免漏灑或多灑，對于接縫處未能噴灑到的路面，可以在施工結束后進行人工補刷。

（3）噴灑量

        普通型硅瀝青的噴灑量建議為0.3~0.5kg/㎡，高黏硅瀝青的噴灑量建議為0.3~0.6kg/㎡(與路面空隙率和構造深度有關）。

（4）施工后地面的清理

        施工完畢后，需將路面垃圾清理，不能留在施工現場。

（5）開放交通與養生時間

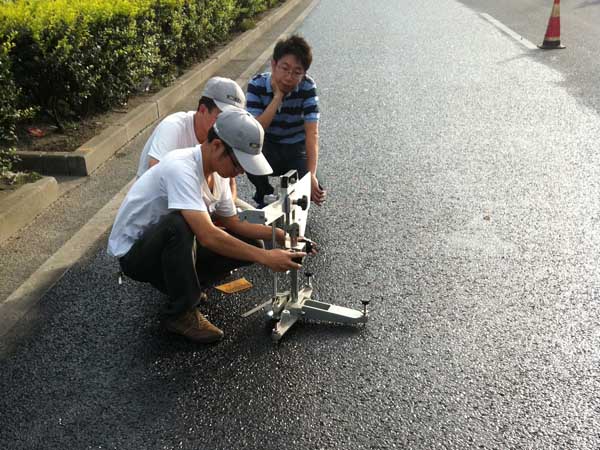

        具體的養生時間與天氣條件密切相關，一般建議灑布2-3小時后開放交通。如果需要提前開放交通，可以人工觀察確認開放交通時間（硅瀝青表面干結即可），也可以按照《T 0964-95擺式儀測定路面抗滑值試驗方法》根據摩擦系數擺值來確定開放交通的時間，當摩擦系數擺值在42BPN以上時可以開放交通。

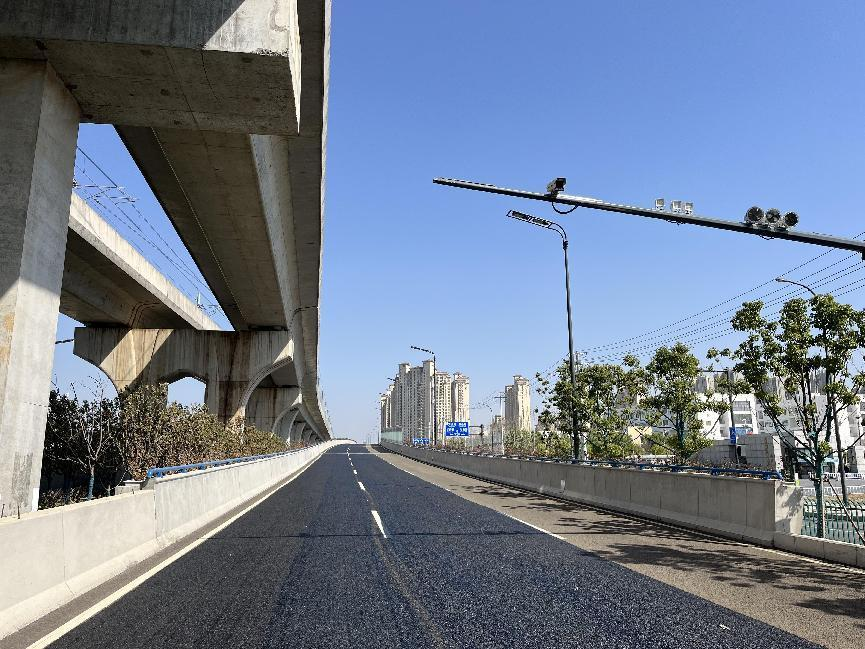

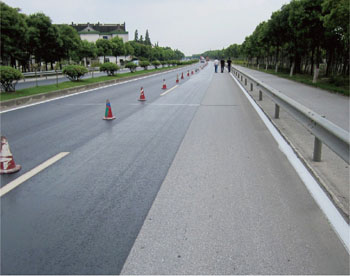

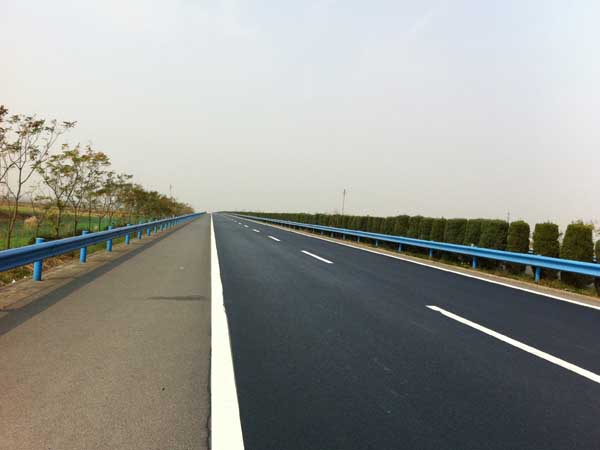

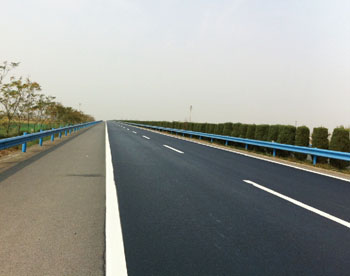

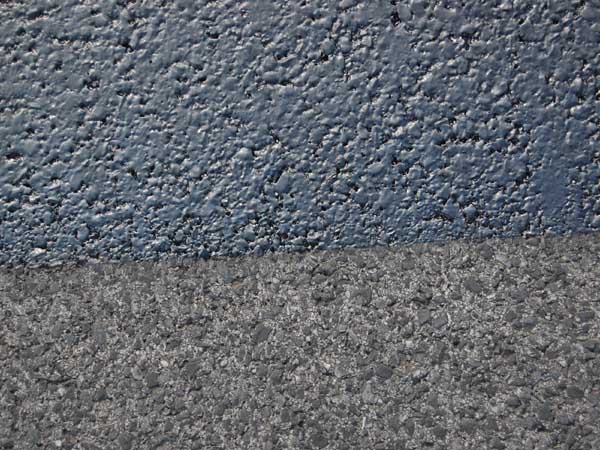

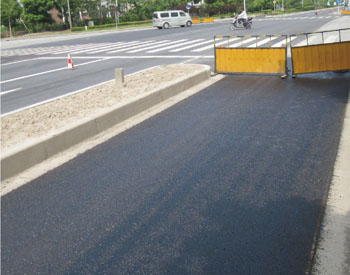

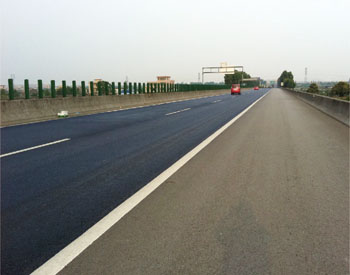

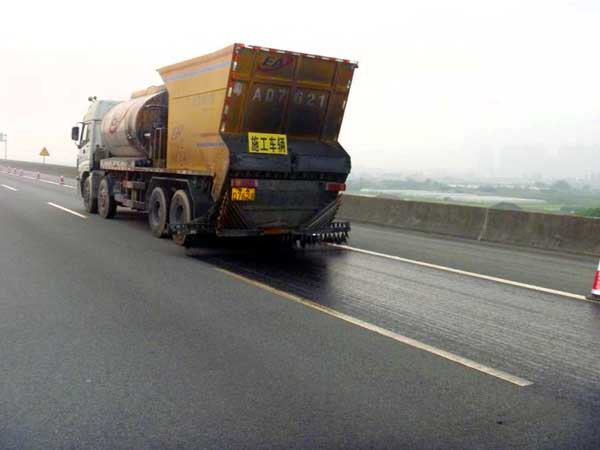

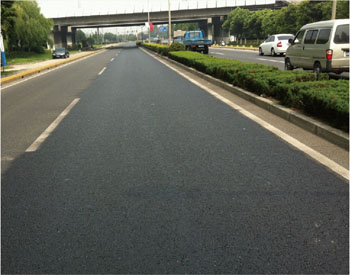

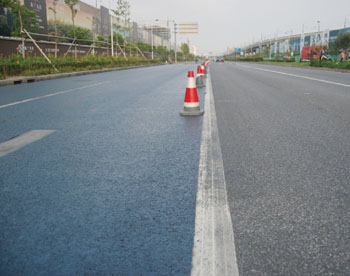

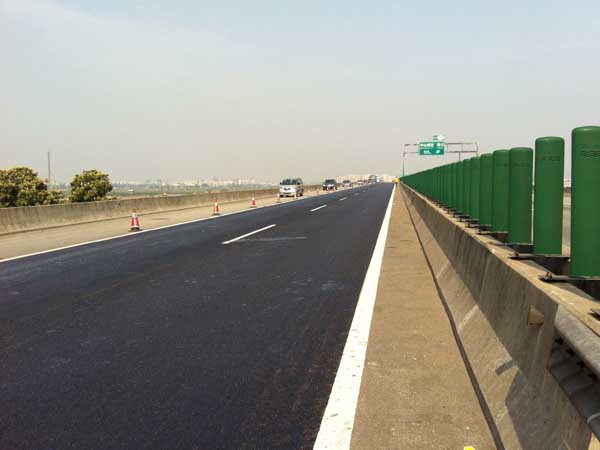

 圖片案例
